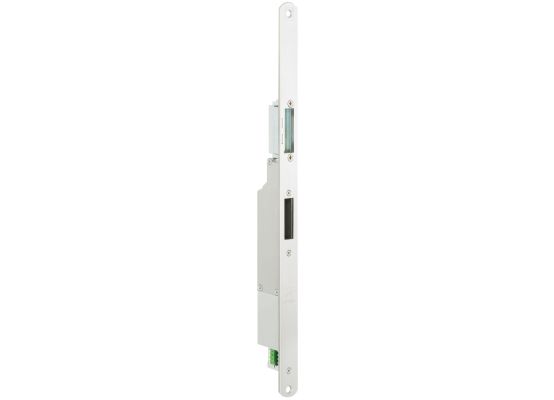

Mediator - motorická část zámku

Varianty
Popis výrobku
Dokumenty
Položit dotaz

varianty

varianta	kód zboží	cena	výběr	dostupnost
Mediator motorická část zámku - úzká, pro backsety 30,35,40 a 45 mm	EL001265	18 770 Kč		Skladem
Meditor motorická část zámku - hluboká, pro backsety 55,60,65,80 a 100 mm	EL001308	18 760 Kč		Na dotaz

Vyberte variantu

Použití

Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu u vstupních portálů do bytových domů.
Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání (samozamykací princip).
Ideální náhrada stávajících elektrických otvíračů za zámek.
Jednouchá instalace (žádný kabel do křídla dveří, el. ovládání a přívod napájení je v zárubni - lze použít přívod pro el. otvírač).
Možnost ovládat přes domácí telefon / zvonkové tablo, čtečku EntryProx nebo EDGE (viz. produkty HID).
Lze použít pro únikové východy - dle ČSN EN 179.
Bezpečnostní třída 3 - dle ČSN EN 12209.

Výhody

Pravolevý - obousměrná střelka.
Vysoká mechanická odolnost proti vylomení.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Možnost monitorování zámku - stav zamčeno/ odemčeno - viz Technická data / Schéma zapojení.
Jednoduchá instalace bez kabelu do křídla dveří.

Certifikace

ČSN EN 179 - Pro únikové východy
ČSN EN 12209 - Stavební kování. Zámky a uzávěry.
Mechanicky ovládané zámky, uzávěry a protiplechy

Funkce zámku

Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky = automatické samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře (např. evakuace osob při požáru).
Z venkovní strany je možné zámek dálkově otevřít díky elektromotorickému ovládání přes domácí telefon / čtečku EntryProx nebo EDGE případně také pomocí cylindrické vložky - použitím klíče.

Provozní režimy
MEDIATOR umožňuje 2 režimy použití:

Impulsní: Po přivedení impulsu na odjištění (z dom. telefonu / čtečky EntryProx nebo EDGE) dojde elektromotoricky k odjištění závory zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo. Po uzavření dveří dojde automaticky k samouzamčení (samouzamčení nezávisí na napájení). Zámek lze otevřít z venkovní strany i použitím klíče. Z vnitřní strany je zámek dle požárních norem vybaven panikovou klikou, při jejímž stisku dojde automaticky k odjištění zámku a dveře je možné otevřít.

Trvalý: Lze definovat tzv. denní/noční režim a tím vyřadit funkci samouzamykání v denním režimu. Dveře je možné z venkovní resp. vnitřní strany otevírat pomocí madla resp. kliky kdykoliv. V nočním režimu pak MEDIATOR pracuje tak, jak je popsáno v Impulsním režimu, tzn. po uzavření dveří se zámek sám zamyká.

Poznámka:

Zámek se osazuje do křídla dveří bez kabelu a kabelové průchodky. Přívod pro el. odjištění je veden zárubní. Tím je usnadněna montáž do stávajících dveří, kde byl dříve umístěn el. otvírač (el. vrátný). V případě potřeby docílení správné mezery v zárubni je možné použít podkladní distanční plech pod zámek Z09-DBRR5 nebo pod motorickou část Z65-31A35.
