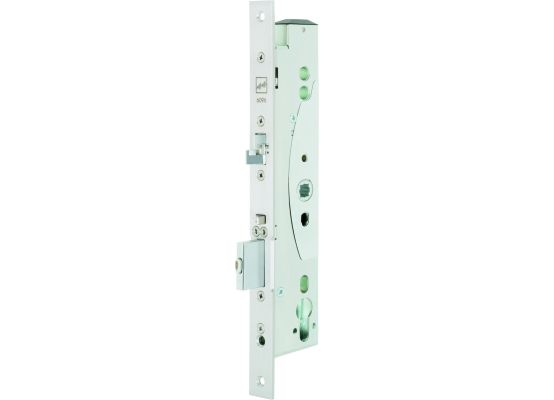

Mediator - mechanická část zámku
varianty
| varianta | kód zboží | cena | výběr | dostupnost |
|---|
Použití
- Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu u vstupních portálů do bytových domů.
- Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání (samozamykací princip).
- Ideální náhrada stávajících elektrických otvíračů za zámek.
- Jednouchá instalace (žádný kabel do křídla dveří, el. ovládání a přívod napájení je v zárubni - lze použít přívod pro el. otvírač).
- Možnost ovládat přes domácí telefon / zvonkové tablo, čtečku EntryProx nebo EDGE (viz. produkty HID).
- Lze použít pro únikové východy - dle ČSN EN 179.
- Bezpečnostní třída 3 - dle ČSN EN 12209.
Výhody
- Pravolevý - obousměrná střelka.
- Vysoká mechanická odolnost proti vylomení.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
- Možnost monitorování zámku - stav zamčeno/ odemčeno - viz Technická data / Schéma zapojení.
- Jednoduchá instalace bez kabelu do křídla dveří.
Certifikace
- ČSN EN 179 - Pro únikové východy
- ČSN EN 12209 - Stavební kování. Zámky a uzávěry.
Mechanicky ovládané zámky, uzávěry a protiplechy
Funkce zámku
- Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky = automatické samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
- Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře (např. evakuace osob při požáru).
- Z venkovní strany je možné zámek dálkově otevřít díky elektromotorickému ovládání přes domácí telefon / čtečku EntryProx nebo EDGE případně také pomocí cylindrické vložky - použitím klíče.
Provozní režimy
MEDIATOR umožňuje 2 režimy použití:
Impulsní: Po přivedení impulsu na odjištění (z dom. telefonu / čtečky EntryProx nebo EDGE) dojde elektromotoricky k odjištění závory zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo. Po uzavření dveří dojde automaticky k samouzamčení (samouzamčení nezávisí na napájení). Zámek lze otevřít z venkovní strany i použitím klíče. Z vnitřní strany je zámek dle požárních norem vybaven panikovou klikou, při jejímž stisku dojde automaticky k odjištění zámku a dveře je možné otevřít.
Trvalý: Lze definovat tzv. denní/noční režim a tím vyřadit funkci samouzamykání v denním režimu. Dveře je možné z venkovní resp. vnitřní strany otevírat pomocí madla resp. kliky kdykoliv. V nočním režimu pak MEDIATOR pracuje tak, jak je popsáno v Impulsním režimu, tzn. po uzavření dveří se zámek sám zamyká.
Poznámka:
Zámek se osazuje do křídla dveří bez kabelu a kabelové průchodky. Přívod pro el. odjištění je veden zárubní. Tím je usnadněna montáž do stávajících dveří, kde byl dříve umístěn el. otvírač (el. vrátný). V případě potřeby docílení správné mezery v zárubni je možné použít podkladní distanční plech pod zámek Z09-DBRR5 nebo pod motorickou část Z65-31A35.
