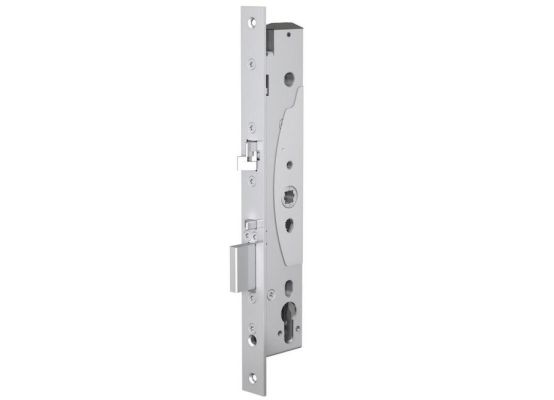

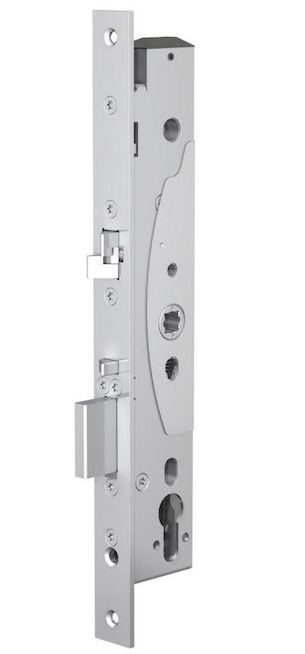

EL260 mechanický samozamykací zámek se signalizací Abloy
varianty
| varianta | kód zboží | cena | výběr | dostupnost |
|---|
- Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
- Lze použít do požárně odolných dveří.
- Lze použít pro panikové únikové východy.
- Ideální řešení pro uzamykání technických prostor.
- Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.
Výhody
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
- Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
- Možnost monitorování činnosti zámku - jen typ EL260 "Signalizace" v části "Technická data".
- Trezor test - Bezpečnostní třída 3
- NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
- ČSN EN 1627 - Odolnost proti násilnému vniknutí
- ČSN EN 179 - Pro únikové východy
- ČSN EN 1125 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
- STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu
Funkce zámku
- Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky - dojde k automatickému samouzamčení zámku. Zámek je uzamčen ve dvou bodech .
- Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
- Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.
Provozní režimy
Panikový zámek EL060 - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL060 nepotřebuje žádný kabel ani elektrické napájení!
Panikový zámek se signalizací EL260 - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL060 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.
Zámek EL260 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří.

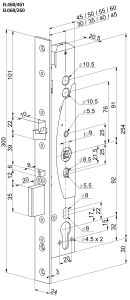

Technická data
|
Rozsah pracovních teplot: |
-20°C až +60°C |
|
Signalizace (EL260) |
a) závora zatažená
b) závora vysunutá |
|
Výsuv závory: |
20 mm |
|
Backset: |
standardně 30, 35 a 45 mm
na objednávku 40 mm |
|
Šířka štítu: |
24 mm |
|
Čtyřhran: |
9 mm, s redukcí lze použít i 8 mm |
|
Povrchová úprava: |
štít zámku z nerez oceli |
|
Cylindrická vložka: |
DIN - europrofil |
|
Bezpečnostní kování: |
Klika -madlo |
| Balení obsahuje: | zámek, upevňovací šrouby, redukce z 9 mm na 8 mm a návod |
- ABLOY_EL060_EL260_2016.pdf - (Stáhnout)
