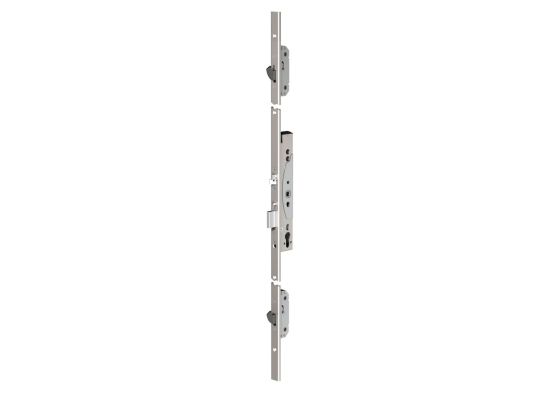

EL466 elektromechnický vícebodový zámek Abloy
varianty
| varianta | kód zboží | cena | výběr | dostupnost |
|---|
- Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
- Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
- Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
- Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
- Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
Výhody
- Pravolevý - obousměrná střelka.
- Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
- Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
- Jednotné napájení 12 - 24 V DC.
- Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
- Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
- ČSN EN 179:1997+A1:2001 - Pro únikové východy
- ČSN EN 1125:1997+A2 3002 - Pro panikové únikové východy
- ČSN EN 1634-1 - Pro požárně odolné dveře
- ČSN EN 12209:2004 Stavební kování.
- EN 61000-6-1 - EMC
- EN 61000-6-3 - EMC
- EN 14846 - Elektrické zámky
Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy
Funkce zámku
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.
- Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
- Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Možnosti nastavení zámku - ovládání prostupu
- "0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky. - "1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky. - "2" - fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky. - "3" - fail safe - funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
- Příslušné nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku.
- Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet; při dovření dveří jsou dveře uzamčeny.
K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Technická data
Napájení:
12 - 24 V DC (-10%, +15%)
Odběr:
Nominal 0,13 A (12 V), 0,065 A (24 V)
Max. 0,35 A
Rozsah pracovních teplot:
-20°C až +60°C
Výsuv závory:
20 mm, 10mm (střelka), 24mm (háky)
Backset
standardně 30, 35 a 45 mm
na objednávku 40 mm
Délka čelního štítu zámku:
1760mm
2000mm
Rozměry čelního štítu (rozvor):
24 x 6,5mm
Čtyřhran:
9 mm, s redukcí lze použít i 8 mm
Dveřní vůle:
2 - 5,5 mm (mezi čelním plechem zámku a protiplechem)
Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené
Povrchová úprava:
štít zámku z nerez oceli
Cylindrická vložka:
DIN - europrofil
Bezpečnostní kování:
Klika - klika
DIN - rozteč 92 mm
Balení obsahuje:
zámek, upevňovací šrouby, redukce z 9 na 8 mm a návod
- ABLOY_EL466_2016.pdf - (Stáhnout)
