EL566 elektromechanický vícebodový hluboký zámek Abloy
varianty
| varianta | kód zboží | cena | výběr | dostupnost |
|---|
Použití
Pro vnitřní i venkovní plné dveře.
Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.
Výhody
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
Jednotné napájení 12 - 24 V DC.
Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
ČSN EN 12209:2004 Stavební kování
Funkce zámku
Po uzavření dveří se zámek automaticky uzamkne - vysune se závora s háky a zablokuje se střelka.
Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Možnosti nastavení zámku - ovládání prostupu
"0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
"1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
Příslušné nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku.
Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet; při dovření dveří jsou dveře uzamčeny.
Poznámka:
K zámku doporučujeme použít bezpečnostní kování IKON SX43 (klika-klika). V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.
Technická data
Napájení:
12 - 24 V DC (-10%, +15%)
Odběr:
Nominal 0,13 A (12 V), 0,065 A (24 V)
Max. 0,35 A
Rozsah pracovních teplot:
-20°C až +60°C
Výsuv závory:
20 mm, 10mm (střelka), 24mm (háky)

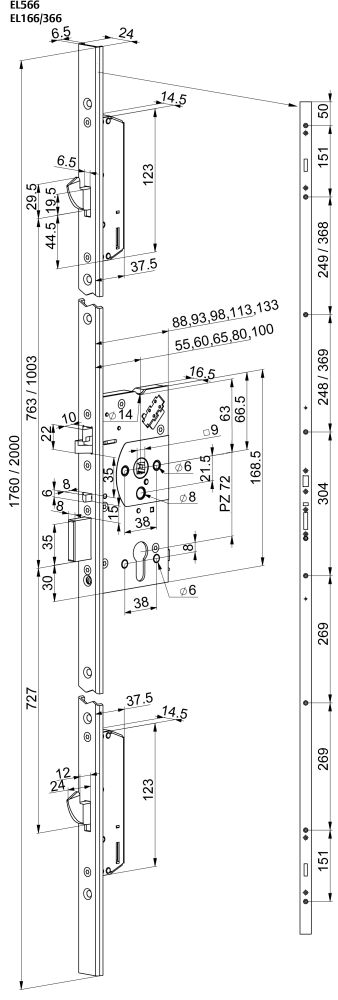

Backset:
standardně 55 mm
na objednávku 60, 65, 80 a 100 mm
Délka čelního štítu zámku:
1760mm
2000mm
Rozměry čelního štítu (rozvor):
24 x 6,5mm
Čtyřhran:
9 mm, s redukcí lze použít i 8 mm
Dveřní vůle:
2 - 5,5 mm (mezi čelním plechem zámku a protiplechem)
Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené
Povrchová úprava:
štít zámku z nerez oceli
Cylindrická vložka:
DIN - europrofil
Bezpečnostní kování:
Klika-klika
DIN - rozteč 72 mm
Balení obsahuje:
zámek, upevňovací šrouby, redukce z 9 na 8 mm a návod
- ABLOY_EL566_2016.pdf - (Stáhnout)
